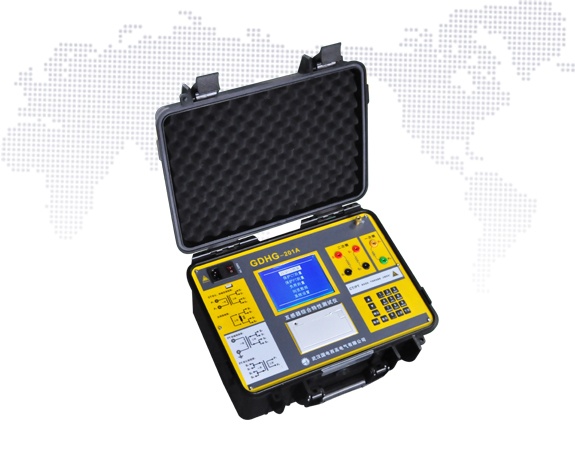

互感器特性綜合測試儀又可稱互感器測試儀，是一種專門為繼電器保護專業試驗電流互感器伏安特性、變比測試及極性判別而設計的多功能現場試驗儀器，還可做變壓器極性判別測試的測量儀器。具有重量輕、操作方便、性能獨特等特點，是一種性價比高的產品。
互感器測試儀的精度其實并不是儀器的最重要指標，在互感器檢定規程中，要求整個回路帶來的測試誤差不超過被試互感器級別20%即可，實際上，是要求測試儀在實際工作中顯示的數據必須真實可信。
試驗時的常見技術問題：
1.選頻濾波性能
互感器檢定是對基波的測量，由于標準和被測互感器的二次電流的誤差電流波形二、三次畸變很大，并被高頻干擾調制，因此，測試儀必須有很好的選頻濾波性能，分離基波，進行測量。失真產生的因素很復雜，在低精度（0.5級以下）無飽和鐵芯補償?shù)幕ジ衅鳒y試中，一般失真度在10%左右，影響不明顯，國標要求測試儀諧波衰減32dB以上，足以滿足使用。但在高精度或有飽和鐵芯的互感器測試時，這個指標太低了。該項目國內檢定沒有測量，一般廠家往往也不給指標，用戶在選購新儀器時，應與老式儀器比較，確定是否可信。
2.引入負載以及與標準互感器的匹配
測試儀對被試互感器帶來的附加負載，測試儀給標準互感器帶來的負載，在國家規程中均有嚴格規定，國內計量檢定不檢測這些指標，廠家大多也不給指標，但它們是不同單位檢定數據不同的主要原因之一。
3.導線負載
負載Z在制作時，為連接導線預留0.06歐姆電阻（個別有0.05歐姆的），因此試驗中要求圖中A、B、C三根導線電阻之和為0.06歐姆。在額定負載小（10VA）的電流互感器檢定時，該導線電阻對數據影響很大。
4.地線
由于是工頻測量，空間電磁場及浮動電勢，對測量有較大影響，在測試中，地線起著重要作用。必須按規程正確接地線，在0.05級以上測試中，或在一次為高壓時，尤為重要。建議用戶在購買儀器時，應選擇有多年行業基礎的成套設備廠，而不是某一單件生產廠，兩者在互感器測試理論及經驗上都有本質的區別。正確的選擇，可以保證儀器全部指標都附和規程要求，各種接線、儀器匹配均經過廠家規劃設計，可避免使用錯誤，影響產品質量。
