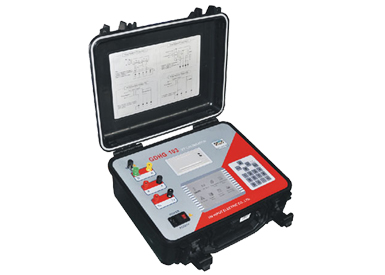

GDHG-103型中文大液晶互感器校驗儀，是一種新穎的自動化檢測儀器，它運用先進的電子技術，對互感器的誤差信號直接采集分解，并經適當運算后，將互感器的百分點、同相誤差、正交誤差同時以數字量顯示出來。儀器操作簡便，讀數直觀，測量迅速，能降低電能消耗，減輕勞動強度；體積小，重量輕，便于攜帶和現場測試；儀器能在5%定額工作電流（電壓）下進行測試；另外要求本公司也能生產檢測S級電流互感器和二次電壓為100/3V的電壓互感器校驗儀，此時儀器能在1%額定工作電流下測量電流互感器的誤差；在檢測過程中儀器能方便地隨時進行自校，以保證儀器的精度；關鍵元器件使用進口組件，質量穩定可靠，廣泛用于計量、供電等部門和互感器生產廠家，是開展互感器檢測的理想儀器。
GDHG-103型中文大液晶互感器校驗儀，可用于檢定準確度級次0.01級至10級,額定二次電流為5A、1A電流互感器和額定二次電壓為100V、100/V、150V（100/3V、220V）的電壓互感器。測量結果直接數字顯示,并可為用戶配上RSC232接口,方便地與計算機相聯。
在檢定互感器時，儀器可以隨時測量被檢互感器次級回路的阻抗或?qū)Ъ{的有功分量和無功分量。
在檢定互感器時，儀器能自動指示極性。當極性錯誤時，儀器能自動切斷差流（差壓）回路，確保儀器輸入電路安全。并發出報警，提示檢定人員注意。
設備可以作為直角坐標系交流電位計使用，測量交流小電流或交流小電壓。
設備可以與隔離PT及操作箱一起測量電壓互感器的二次壓降。
| 環境條件 | 溫 度： 5℃--40℃ |
| 相對濕度： <80%（25℃） | |
| 海拔高度： <2500m | |
| 電源電壓： 220V±5V | |
| 電源頻率： 50Hz±0.5Hz | |
| 測量范圍 | 同相分量（%）： 0.0001—200 分辨率為0.0001 |
| 正閃分量（分）： 0.001 —700 分辨率為0.001 | |
| 阻 抗（Ω）： 0.0001—20 分辨率為0.0001 | |
| 導 納（Ms）： 0.0001—20 分辨率為0.0001 | |
| 準確度 | 同相分量： ΔX=±（X×2%+Y×2%）±DX（有一級可選） 正交分量： ΔY=±（X×2%+Y×2%×34.48）±DY（有一級可選） DX、DY為儀器的量化誤差 |
| DX=2 DY=5 | |
| 百分表： 2.0級 | |
| 工作范圍 | 電 壓： 5%--150%Un(Un=100/3—150) |
| 電 流： 1%--150%In（In=1A、5A） | |
| 極性指示 | 電 流： 額定工作電流的2%--10% |
| 電 壓： 額定工作電壓的2%--10% | |
| 工作負荷 | 電 壓： a對X約0.2VA （100V） |
| 電 流： T0對Tx約為0VA | |
| 絕緣試驗 | 電源插座對機殼能承受1.5kV/1min |
| 外形尺寸 | 約320×250×30（mm） |
| 重 量 | 約3.0kg |
